1. Use and scope of application

DJ, DJ II large dip angle conveyor with corrugated sidewall belt is able to continuously transport bulk material by a large angle. It can transport bulk material with density ranging from 500 to 2500kg/m3, and is widely applied to various industries including metallurgy, mine, coal, construction material, chemical engineering, light industry, harbor, food, shipping, etc.

This conveyor is applicable to operation environment with temperature around -25℃~40℃. With corresponding protective measures applied, it can also operate under conditions with special requirements, such as explosion-proof, waterproof, fire-retardant, corrosion/high temperature/cold resistant.

2.Technical features and structure diagram

•  By making use of tape carrier with corrugated sidewall and diaphragm, this product can achieve a maximum dip angle of 90°, and also saves floor space;
•  The conveyor features large transport quantity, low energy consumption, simple structure, convenient maintenance, and long service life of tape carrier.
•  Belt conveyor can be divided into the following categories according to belt width: 500, 650, 800, 1000, 1200, 1400, 1600;
•  Belt conveyor can be divided into the following categories according to belt velocity: 0.8, 1.0, 1.25, 1.6, 2.0, 2.5, 3.15

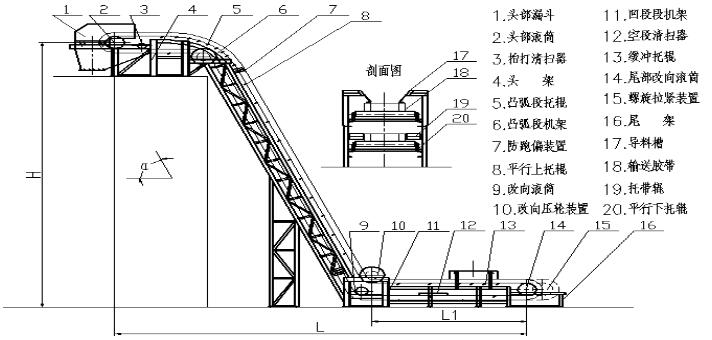

1. Head funnel 2. Head drum 3. Lift type cleaner 4. Headstock 5. Convex section idler
